產品編號：	203013

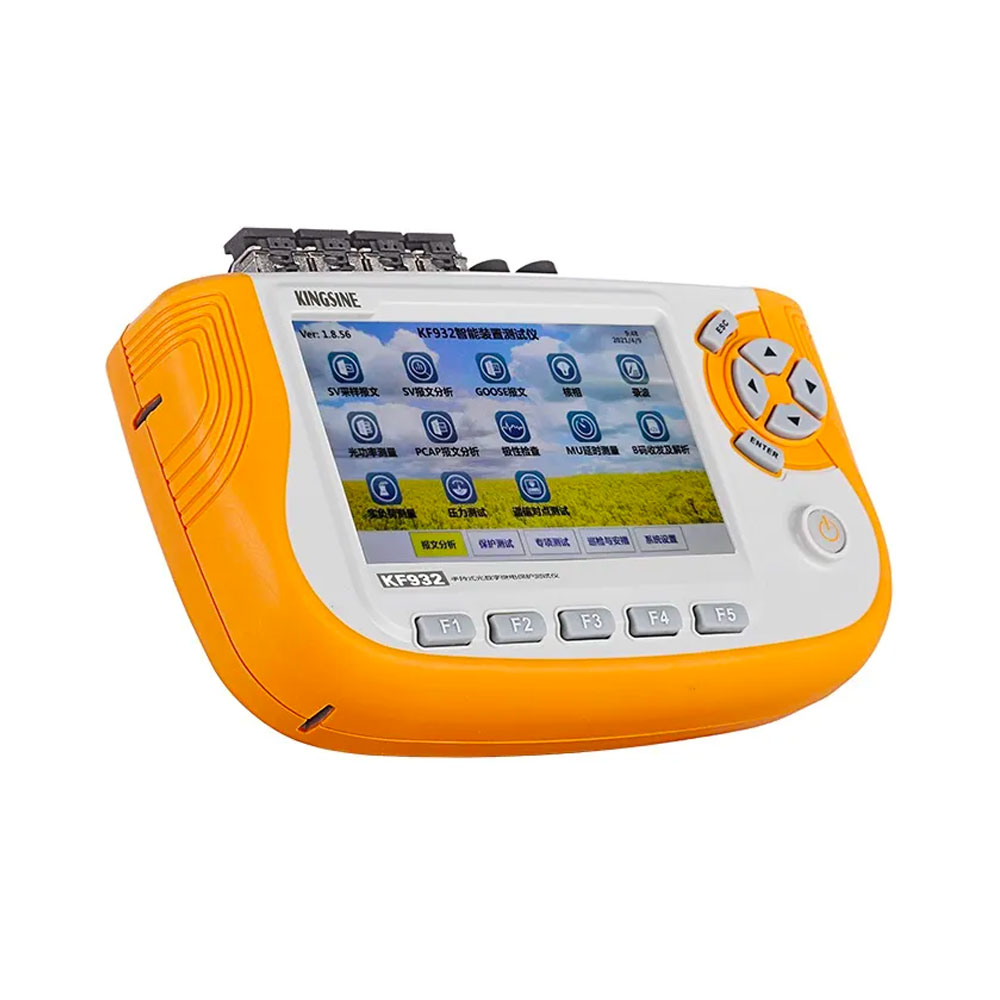

產品特點：	基於智慧變電站相關標準開發的一款分析測量測試儀器。

軟體功能

技術特點

技術參數

軟體功能

SCD檔對比功能

SCD檔邏輯、語法檢查及圖形化顯示功能

具備類比與數位、數位與數位以及異地核相功能

SV、GOOSE報文一致性檢查功能

具有B碼發送功能、可作為授時設備使用

SV和GOOSE錄波解析功能

PACP檔的離線分析功能

強大的保護專項測試功能，具有疊加諧波、遞變、整租、距離、零序、過流、反時限、差動、功率方向、自動准同期、備自投、低周減載等專項測試模組

接收和發送4kHz、12.8kHz等採樣頻率下的IEC61850-9-2報文

技術特點

高清電容液晶顯示幕，觸摸操作更便捷

體積小、攜帶方便、續航時間長、一次充電可正常工作10小時以上

豐富的專項保護測試功能模組、將數位繼電保護測試儀手持化，具有手動測試、狀態序列、整組試驗、距離保護、過流保護、零序保護、遞變、功率方向、諧波疊加、差動比率和諧波制動等功能模組

具有巡檢與安措模組，可對定值壓板巡檢和CID線上檢查，可生成二次安措票

具有MU測試功能：可測試MU傳輸延時、SV採樣值報文完整性、SV採用離散度、SV採樣值精度

具有硬接點開入開出、可測試智慧終端機GOOSE轉硬接點，硬接點轉GOOSE轉換延時小與100ns

具有硬體串接轉發功能，可串與光纖回路中

支援SCD檔的直接導入解析，無需PC版軟體轉換、即拷即用

支援SCD檔的圖形化顯示，儀器內部可圖形化顯示IED設備互聯關係以及虛端子連線

支持報文參數與SCD檔一致性檢查

獨特的類比量電壓採集功能，支援類比量與數位量核相，以類比量為基準，完成數位量的異地核相

極性檢查功能，採用直流法對電流互感極性進行測試

具備錄波、流量及光功率測量和極性測試，可對報文進行記錄和離線分析，即時統計網路流量大小及接收的光功率和測試互感器極性

技術參數

主要技術參數
名稱	參數
光乙太網介面	4對，LC介面，100M光纖網路，光口4支援100M/1000M光模組，可適用於100M/1000M網路，波長1310nm
光序列介面	2個，ST介面，一發一收（FT3與B碼複用），波長850nm
硬接點開入	1對，空接點，回應時間≤500μs
硬接點開出	1對，遮斷容量大於250V、0.3A（直流），回應時間≤200μs
測量精度	電壓、電流測量精度誤差≤0.05% 頻率在15~1000Hz範圍內優於0.001Hz 相位輸出精度誤差≤0.01°
發送精度	電壓、電流測量精度誤差≤0.05% 頻率在15~1000Hz範圍內優於0.001Hz 相位輸出精度誤差≤0.01°
SV採樣值報文輸出離散度	≤±80ns
光信號串接轉發延時	≤100ns
報文輸出的同步性	不同光口輸出同步誤差<1μs
螢幕	4.3寸電容液晶屏（觸屏）
電源	內置12.6V，4400mAh大容量鋰電池組，整機功耗≦8W 一次充電連續工作10小時以上
外形尺寸	176mm100mm58mm(長寬高)，<0.75kg
